Трансиверы
IC-756 PROIII
IC-756
Самодельный трансивер Setonix (описание)
Антенны
Основные:
1. Вертикал 18 м. с емкостной нагрузкой на диапазоны 160, 80 и 20м. + переключаемый Spitfire на 40 метров. Описание антенны
2. Двухдиапазонный GP на 20 и 40 м, h = 12,8м. (Описание антенны)
3. 3 el wire yagi на 20, 15 и 10 м (переключение направлений). h = 12,0 м. (файл.maa)
4. Треугольник Delta loop на 20 м
5. Inverted Vee на 80 метров (разборная мачта-телескоп 12 метров).
6. 4 элемента Yagi на 28 МГц.
7. Приёмные антенны Бевереджа по 180 метров (два направления).
Основные антенны устанавливаются за один-два дня перед контестом и убираются после его окончания.
применялись ранее:
1. Вертикал N4PC на 160 метров (файл .maa)
2. GP с трапами на 20, 15 и 10 метров (файл.maa)
3. Трайбендер КТ-34 ("РВ-12") сейчас подарена RA3AKF.
Самодельная аппаратура
Коммутатор антенн
Первоначально мы использовали ручной коммутатор 2х5 (2 места на 5 антенн). В нём использовались галетные переключатели (параллельное включение контактов двух "галет"), простейшие грозоразрядники и индикатор одновременного включения одной антенны на один 2 TX. Ухудшение КСВ по диапазонам составляло от 1,05 до 1,15. Уровень развязки между входами не измерялся. Недостатки данного коммутатора: свободно "висят" неработающие антенны, необходимо завести все фидеры в помещение, что при нашем "мобильном QTH" уже затруднительно. Затем была произведена его замена на автоматический коммутатор 2 х 6, близкий по параметрам к RK-226 от R-Quad или SixPak от WX0B.

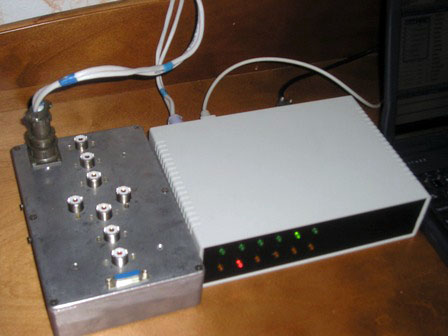

Коммутатор состоит из трёх частей: блока реле, блока управления и компьютерной программы управления антеннами. Блок реле выполнен в герметичном корпусе, используются реле 793P-1C (16A, до 1кВ между контактами и 5 кВ между контактами и обмоткой). Схема включения исключает одновременное подключение двух трансиверов к одной антенне.
Все неработающие антенны автоматически замыкаются на корпус.
Релейный блок изначально создавался для выходной мощности TX около 100 Вт, на практике без проблем работал в контестах и при мощности 400 Вт.
Блок управления содержит дешифратор на КР555ИД6 и транзисторные ключи (КТ815Г). Сигнал управления подаётся с LPT порта компьютера, основная логика включения антенн, запоминание и выбор антенн для каждого диапазона и рабочего места возложены на компьютерную программу. В работе коммутатор впервые успешно испытан в ОЗЧР 2008 г. Корпус блок управления используется также для управления многодиапазонными антеннами (НЧ-вертикал). Выбор диапазона производится автоматически, в зависимости от того, какое рабочее место использует данную антенну. Это исключает, неизбежные при высоком темпе работы в контесте, ошибки коммутации вручную.
Также при переходе на приём в том случае, если используется отдельная приёмная антенна, от коммутатора автоматически подаётся команда выбора другого диапазона, чтобы на время "расстроить" НЧ-вертикал (настроенный в резонанс на текущем диапазоне, он будет сильно мешать параметрам приёмной антенны Бевереджа)
В дальнейшем предполагается добавить в блок управления микропроцессор для возможности независимой работы данного блока. Однако, использование специальной программы пока представляется более гибким: можно не просто запоминать связки "рабочее место + диапазон = антенна", но и применить алгоритм выбора лучшей антенны в зависимости от занятости оператором другого места, времени суток и прочих факторов. Защита от одновременного включения двух рабочих мест добавлена на всякий случай и в управляющую программу.
Режекторные фильтры для диапазона 3,5, 7 и 14 МГц.
Одновременная работа с двух рабочих мест привела к разработке данного фильтра на диапазон 7 МГц, селективно подавляющем сигналы диапазонов 3,5 и 14 МГц, для включения в фидерную линию антенны на 40-метровый диапазон. Описание конструкцииupd 2026: К настоящему времени спроектирован, изготовлен и испытан в контестах комплект несложных режекторных фильтров на диапазоны от 3,5 до 28 МГц. Их данные и схемы будут вскоре здесь опубликованы.
